工業管道的分類

時間：2016-12-04  作者：  點擊量：1871

（一）按介質壓力分類



（1）按介質壓力的分級

在《工業管道工程施工及難收規范 金屬管道篇》（GB235 -82)中，將工業管道分類真空管道、低壓管道、中壓管道、高壓管道四級，其分類標準列于表1--1-6 ;

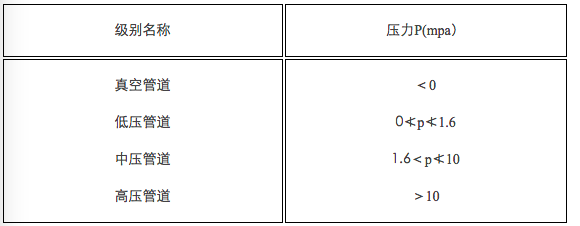

表1--1-6 管道壓力的分級

工作壓力≥9MPa,且工作溫度≥500℃的蒸汽管道可升級為高壓管道。

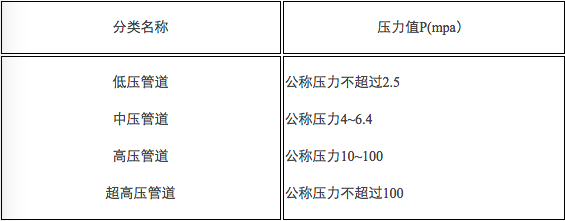

（2）因為真空管道和低壓管道在技術要求上除有真空度差別外，其它基本都相同，有時也將這兩類合并稱為低壓管道。而把PN≥10MPa的高壓管道中10＜PN≤100者稱為高壓管道，而把PN＞100MPa的工業管道稱為超高壓管道，所以，又可將工業管道按介質壓力分類如表1-1-7所示

需注意的是管道在介質壓力作用下，必須滿足以下主要要求：

具有足夠的機械強度。管道所用的管子與管路附件，以及接頭構造，都必須在介質壓力作用下安全可靠。特別是高壓管道，不但介質壓力高、而且還產生振動，所以高壓管道還必須注意防振加固問題。

具有可靠的密封性。保證管子與管路附件以連接接頭，在介質壓力作用下嚴密不漏，這就必須正確地選用連接方法和密封材料，并進行合理的施工安裝。

（二）按溫度分類：

根據管道工作溫度不同分為低溫、常溫、中溫和高溫管道，其劃分標準見表1-1-8。

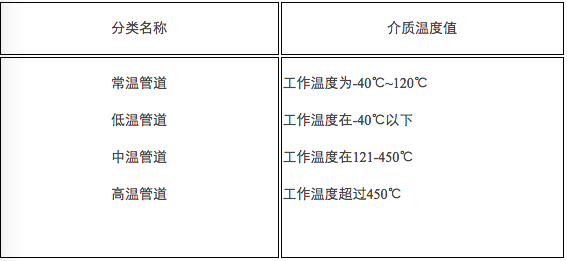

表1-1-8 工業管道按介質溫度分類

管道在介質溫度作用下，應滿足以下主要要求：

1.管材在介質溫度的作用下必須穩定可靠 。對于同時承受介質溫度的壓力作用的管道，必須從耐熱性能和機械強度兩個方面滿足工作條件的要求。

管道在介質溫度及外界溫度變化作用下，將產生變形，并使管子承受熱力的作用。所以，

1.輸送熱介質的管道，應沒有補償器，以便吸收管子熱變形，減少管道熱應力。

2.為了減少管壁的熱交換和溫差應力，輸送冷介質和熱介質的管道，在一般情況下管道外應設絕熱層。





（三）按介質性質分類



1.汽水介質管道

汽水管道包括飽和蒸汽，過熱蒸汽，冷，熱水。其他惰性氣體，不可燃液體及其他氣體，如壓縮空氣、氮氣、冷卻劑等中性介質的管道，一般也歸于該類管道。



2.腐蝕性介質管道

一般以介質每年對材料的腐深度來標志分質對材料的腐蝕程度，稱為腐蝕速度，單位用mm/a表示。按照介質對材料的腐蝕速度不同，將介質分為三類：

（1)低（弱）腐蝕性分質：其對材料的腐蝕不超過0.1mm/a;

（2)中腐蝕性介質：其對材料的腐蝕速度為0.1~1.0mm/a;

（3)高（強）腐蝕性介質：其對材料的腐蝕速度超過1.0mm/a.

這里要注意，同一個介質對不同材料的腐蝕速度是不同的。例如，濃度為30%的硝酸，對碳素鋼的腐蝕速度超過125mm/a,為高腐蝕性介質，而同樣的硝酸對鎳鉻不銹鋼的腐蝕速度僅為0.007mm/s,為低腐蝕性介質。因此，在習慣上若一般泛稱低、中、高腐蝕介質時，足以介質對碳素鋼的腐蝕程度為基準的。凡是用碳素鋼能耐腐蝕的介質均稱為低腐蝕性介質。如冷、熱水、蒸汽、空氣、煤氣、常溫油品等均屬低腐蝕性介質。

3.化學危險品介質管道:

主要包括：

（1）毒性介質管道；

（2）可燃與易燃易爆介質管道；

（3）窒息性、刺激性及易揮發性介質管道。



4.易凝固、易沉淀介質管道

這類管道的介質的特點是粘稠，或在輸送過程中有結晶物析出，介質流動容易受阻。



5.粉粒介質管道

多指氣力輸送管道，輸送過程中粉粒易發生沉降，同時粉粒對管壁產生撞擊，引起磨損。

不同性質的介質對管道的要求不同，可參見表1-1-9。

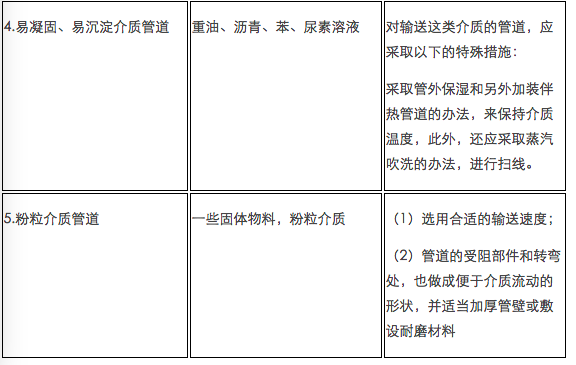

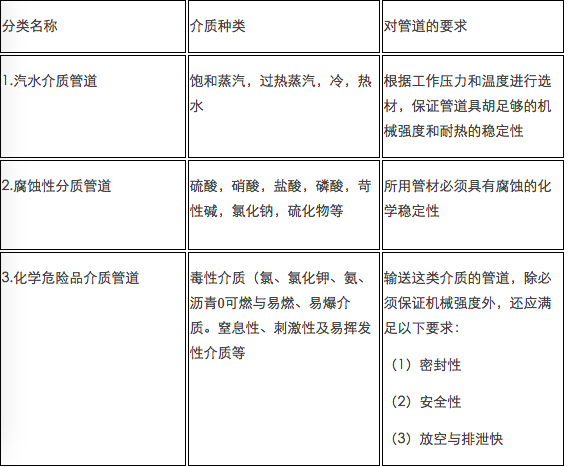

表1-1-9 工業管道按介質性質分類



（四）按管道材質、溫度、壓力等參數分類



按照GBJ235-82的規定，這種分類如表1-1-10。這是基于對管道工作狀態的可靠性和介質的危險性的一種分類方法。共分為五類。

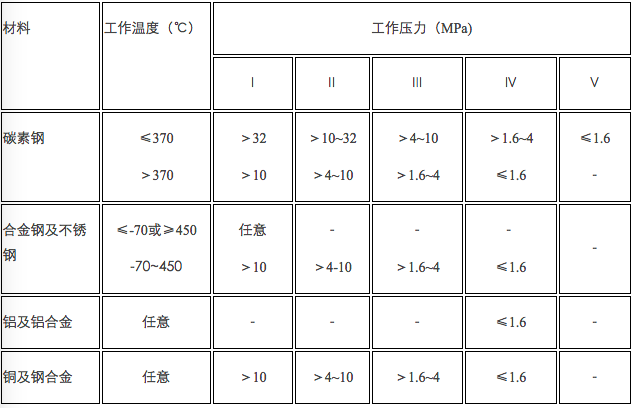

表1-1-10 管道分類（摘自GBJ235-82）
